Préambule
: EQUIPEMENT
Pour
information, il semble normal de décrire ici les divers matériels,
hardware et software, utilisés pour mes observations célestes, qui
concernent le ciel
profond avec
quelques incursions dans le domaine de l'imagerie planétaire. Toutes
les images présentées sont libres de droit, en dehors évidemment de
celles,
éventuelles, d'autres auteur(e)s, accréditées comme telles. Merci de me contacter  pour tout
renseignement ou utilisation.
Télescope
NEWTON SKYWATCHER Black
Diamond 200/1000
sur monture HEQ5 Pro.
 Télscope
SkyWatcher Black Diamond. Pernes-les-Fontaines, Vauculse, F. En
arrière-plan (montage) : photo de la Voie Lacte au même endroit (prise
avec un smartphone Google Pixel 6).
Complément :
qu'est-ce qu'un télescope "de Newton" ?
L'observation
du ciel 'profond' a indubitablement démarré avec des lunettes
astronomiques, dont la paternité est attribué à Galilée en 1609. Une
lunette est un empilement de lentilles permettant de focaliser la
lumière et de faire la mise au point sur un objet lointain en
agrandissant son image ; l'observateur regarde par un bout de la
lorgnette et vise directement sa cible, recevant la lumière déviée
optiquement par les lentilles (phénomène de réfraction). S'inspirant de
la longue vue inventée un an auparavant, Galilée a donc développé un
tel outil pour observer les objets célestes avec des grossissements de
l'ordre de 30 fois. Bien que déformant les objets en raidon
d'aberrations optiques importants, les lunettes de Galilée lui valent
bientôt la célebrité, grâce notamment à son obervsation des lunes de
Jupiter, dites depuis "lunes galiléennes", et son recueil
d'observations "Le Messager des Etoiles" paru en 1610. Qu'en est-il
alors du télscope "de Newton" ? Il s'agit d'un concept totalement
différent basé sur la réflexion de la lumière sur 2 miroirrs. Le
premier, dit primaire, est au fond du tube du télescope. de forme
parabolique pour capter la lumière pénétrant dans le tube ; il est
situé en bas de ce tube, et réfléchit (phénomène de réflection) cette
lumière sur un secondaire miroir à 45° en haut du tube,renvoyant
l'image hors de l'axe optique pour l'observateur situé sur le côté. Le
principe avait été proposé par un astronome écossais, James Gregory,
mais fût réellement mis en application par Isacc Newton quelques années
après, vers 1671. De par sa conception, le télescope permet des
observations plus grossies, avec des ouvertures bien plus grandes que
celles des lunettes astronomiques. Néanmoins, les 2 types d'instruments
ont leurs avantages respectifs et sont tout à fait complémentaires de
nos jours pour l'observation du ciel. |
Fresque
de Giuseppe BERTINI (1825-1898) : Galileo GALILEI che mostra l'utilizzo
del cannocchiale al Doge di Venezia (domaine public)
|
Isaac
Newton en 1671 et son télescop réflecteur (image générée par A.I.
librement inspirée de gravures d'époque)
|
Correcteur
de
coma TS
Optics x 0.95
|
Complément
: L'aberration de coma
La coma est un défaut optique
que l'on peut facilement éliminer avec un correcteur.
Il est lié au fait que les lentilles ne produisent pas des chemins
optiques 'parfaits' lorsqu'on s'écart de l'axe optique, axe de
symmétrie de la lentille principale d'un système optique. Ainsi, le

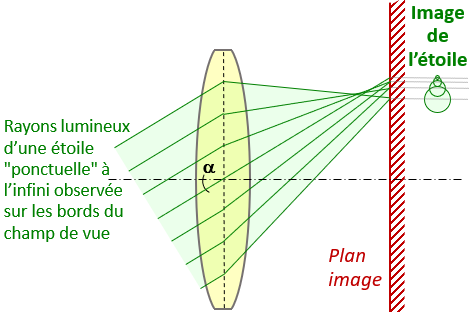

shéma montre comment des rayons venant de l'infini, inclinés d'un angle
alpha par rapport à l'axe optique (horizontal sur le dessin),
convergent en différent points du plan image. Cette situation décrit le
cas d'une étoile, source (quasi-) ponctuelle à l'infini, qui apparait
sur les bords du champ de vue, donc imagéé par des rayons lumineux très
inclinés.

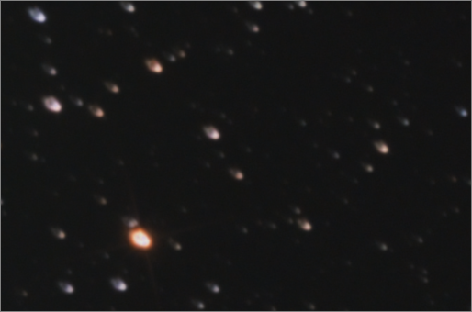

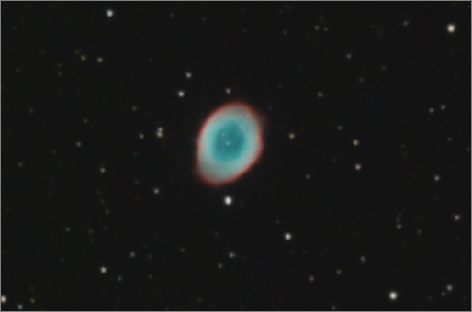

Les photos ci-dessous illustrent cela concrètement dans le cas de
l'observation de la nébuleuse planétaire de l'Anneau dans la
constellation de la Lyre : NGC 6720, ou Messier 57 (téléscope
SkyWatcher 200/1000 sans correcteur).
Les 2 agrandissements à dorite montrent que dans le coin supérieur
gauche de l'image, les étoiles apparaissent très déformées en forme de
'cône' (rayons inclinés et fort effet de coma), alors qu'au centre
(rayons quasi-parallèles à l'axe optique), les étoiles sont rondes et
homogènes.
|
Caméra
imageur QHY 294C Pro 14 bits, 11.6 Mégapixels (taille pixel 4.63
µm), refroidie Peltier. A partir d'octobre 2025 :
imageur ZWO ASI 2600 16 bits,
22 Mp (taille pixel 3.76 µm), refroidie Peltier. Filtres IRCut, Optolong L
Extreme, Explore
Scientific O-III 6.5 nm.
Guidage
: caméra ZWO
ASI 290 MM mini Mono.
Lentille
de BARLOW
Celestron LUMINOS x 2.5.
En novembre 2025 : acquisition d'un mini-télescope
"intelligent" Seestar S30 de ZWO.
Destiné à une observation
automatique et facile du ciel profond, cet instrument de faible encombrement et très compact est une petite
merveille technologique, qui permet à la fois une
utilisation en
montage azimuthal et en montage équatorial, un empilement des vues, un mode vidéo, la photographie de
paysages, le débruitage par A.I., du drizzling
en 4K, un stockage
de 50 Go et la commande par une application dédiée
aux smartphones, avec liaison Wifi pour le transfert des
fichiers.
|
|
Pilotage (par PC
cable EQmod) et logiciels
-
acquisition N.I.N.A (ciel profond, nighttime-imaging.eu/), SharpCap (planétaire, www.sharpcap.co.uk/)
-
pré-traitement SIRIL (ciel profond, siril.org/fr/), AutoStakkert (planétaire, www.autostakkert.com), Astrosurface (planétaire, astrosurface.com/index.html), Winjupos (planétaire, jupos.org/gh/download.html)
-
post-traitement GraExpert (graxpert.com/), Photoshop
(www.adobe.com/fr/products/photoshop/), TOPAZ labs denoising (www.topazlabs.com/)
Petit développement
personnel
Starronde  ,
programme PC permettant de reconstruire les étoiles (après détection
par ImageJ / Fijii
(c))
sur la base de profils bi-dimensionnels
pseudo-Gaussiens, et de créer une animation vidéo
réaliste de ciel étoilé en
simulant condition de seeing et passage nuageux, comme illustré ci-dessous.
 Simulation
d'une séquence timelapse
de la nébuleuse WR 134 par conditions de seeing de l'ordre de 4 avec
passages nuageux.

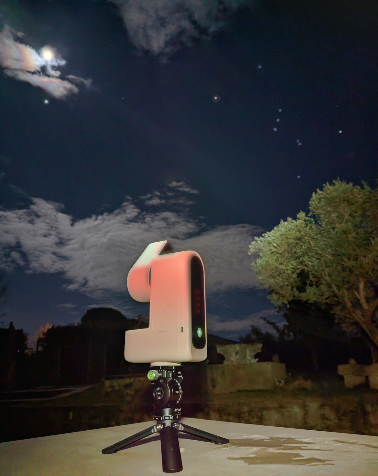

Illustration
: le Seestar sous la Constellation d'Orion (à droite), lune et Jupiter
(à gauche). 30/01/2026, Pernes-les-Fontaines.
GALAXIES
NEBULEUSES
AMAS d'ETOILES, COMETES...
M 45 (Pleïades)  |
M 37 (NGC 2099) |
M 39 |
NGC 884-869 (double
amas de Persée)
|
WR 134 (étoile Wolf-Rayet) |
C2022 E3 (ZTF)
|
M 44 (la Crêche) |
M 13 (grand amas d'Hercule) |
NGC 225 (amas du Voilier) |
Comète C2025 A6 Lemmon |
|
|
PLANETES
Le
Newton 200/1000 n'est pas à proprement parler dédié à l'imagerie
planétaire, mais avec une lentille de Barlow, les astres les plus
proches sont abordables (même si la qualité des prises de vue reste
très moyenne).
Le CIEL plus simplement !
Comparés
au télescope, les
instruments optiques simples (appareil photo et smartphone) semblent
peu armés pour capturer des vues intéressntes du ciel nocturne.
Néanmoins, un téléobjectif d'une part, et le mode
astrophotographie
en vision nocturne d'autre part, sont
respectivement des atouts utiles pour ces 2 appareils. Concernant
le smartphone, de nombreux
téléphones, comme celui que j'utilise (Google PIXEL 6),
disposent
d'une option
"astrophotographie" qui
complète le mode "photo de nuit" : si l'instrument est parfaitement
stable, une exposition longue de 4 minutes est alors possible sous
forme de vidéos, conduisant à un empilement
avec
recalage du fond
de ciel pour ré-aligner les étoiles et éviter le filé...
|
